近期鋰電銅箔相關企業的股票如諾德股份、嘉元科技等都有比較大的回調，市場上有種傳言說，是因為出現了一種新材料，將會取代傳統的鋰電銅箔。在這種背景下，銅箔股票殺估值就理所當然。今天就和大家一起研究了下這種復合銅箔新材料及制備技術。

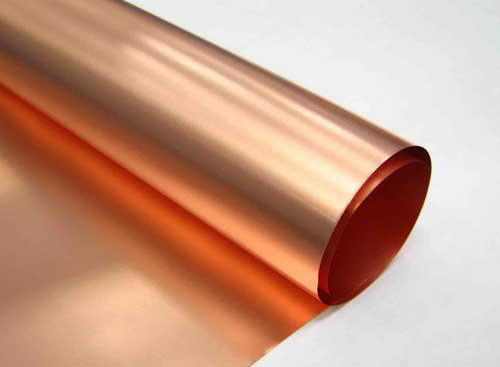

首先來了解一下傳統用的電解銅箔。電解銅箔通常作為動力電池的負極集流體材料，具有導電性高、質地柔軟、抗氧化性和抗腐蝕性高等優點。電解銅箔越薄，能量密度就越高。所以目前所有的電解銅箔廠家都向著輕薄的方向發展。國外主流動力電池企業一般采用8 μ m銅箔、國內主流動力電池企業采用的是6 μ m銅箔。寧德時代有少部分動力電池則超前采用了4.5 μ m銅箔，諾德和嘉元的4.5 μ m銅箔均是賣給寧德時代。

雖然電解銅箔擁有技術成熟度高等眾多優勢，但也存在著一定的使用問題。在電池充放電使用過程中，負極材料體積會隨之變化，銅箔不停的處于拉伸-恢復的過程，另外由于電解液中殘留 HF 的腐蝕銅箔，銅箔的抗拉強度也會逐漸降低，引起容量降低性能下降，電阻增加，產熱增加等安全隱患。另外，電池由于枝晶生長、外力等原因受損引起熱失控后，陰陽極室穿透引起熱量瞬間爆發，而電池爆燃，短時間內引起更大范圍內電池組的安全風險。

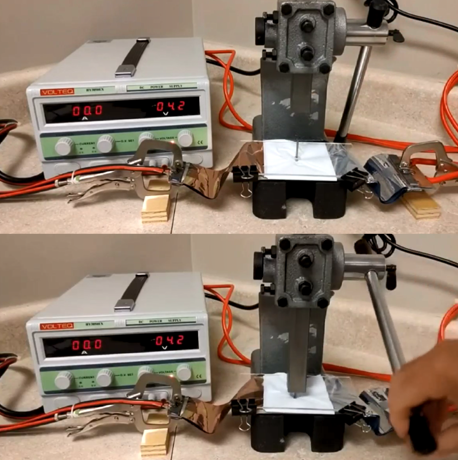

而今天要說的復合集流體恰恰就很好地改善這個安全隱患，它就像一個保險，針刺后針刺位點迅速斷開，從而保證了電池的安全。下圖中就是針刺測試，刺穿后電池沒有冒煙、沒有著火。



那我們就來介紹一下這種新型的復合集流體材料：

傳統的銅箔主要是由輥壓或電解工藝生產而成，而復合銅箔是在基材厚度3-8μm的PET、PP、PI等材質表面采用磁控濺射的方式，制作一層30-70nm的金屬層，表面方阻約為0.5-2歐姆，實現基材表面金屬化。然后通過水電鍍增厚的方式，將金屬層加厚到1μm或以上，制作總厚度在5-10μm的復合銅箔，用以代替4.5-9μm的電解銅箔。







那么復合銅箔在鋰電池應用中有什么優勢呢？小編整理一下，大概有以下幾點：

（1）成本減低：受上游銅價上漲的影響，目前復合銅箔的制造成本已與銅箔接近。據生產廠家反映，若當產品良率達到 80%時，經模型測算最終成本為 6.42 元/㎡，與 6μm 電解銅箔 6.45 元/㎡的最終成本接近。但未來隨著設備良率的進一步提升，設備的不斷改進，復合銅箔有望在成本上具備更大的優勢。



（2）能量密度高：由于PET等聚合物材料相對于銅較輕，如相同厚度和面積的pet復合銅箔較6μm電解銅箔的質量減輕60%以上，從而帶來電池重量的減輕，傳統純金屬集流體占電池比重達15%，隨著復合集流體重量占比降低，電池能量密度實現提升5%-10%。



（3）安全性高：在“點接觸”內短路時，導電層在短路點受力開裂剝離或在短路大電流瞬間熔斷，毫秒內切斷短路電流回路；在“點接觸”內短路時，支撐層在短路面受熱熔融收錄形成集流體結構局部坍塌，在熱失控前切斷短路電流回路。



（4）壽命長：高分子材料相比金屬具有低碳型模量，在電池充放電過程中，吸收極片活性物質層鋰離子嵌入脫出產生的膨脹-收縮應力，保持極片界面長期完整性，電池的循環壽命實現提升5%。



下面來說一下復合銅箔的制備技術及對應的加工設備：

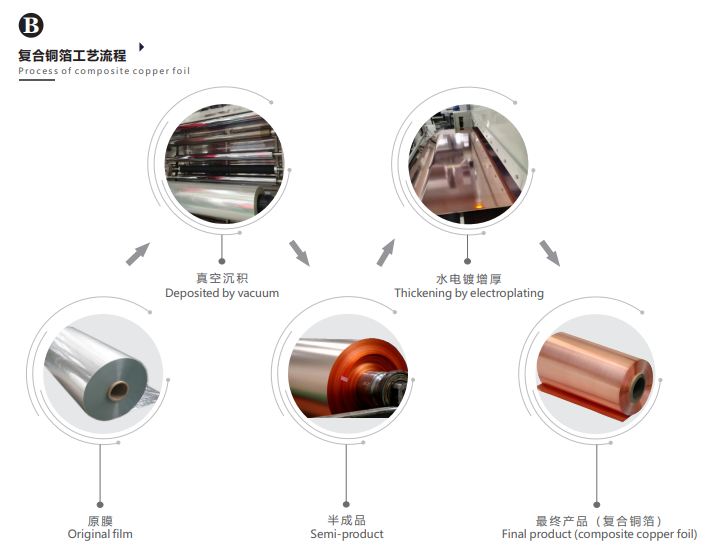

復合銅箔材料首先是通過采用一種名為卷繞式真空鍍膜機的設備來制備基礎層的，對應的技術名為：磁控濺射真空鍍膜技術，采用這種設備是先對有機薄膜表面進行金屬化處理，實現材料導電并保證膜層具有好的致密度和結合力。磁控濺射真空鍍膜技術的優點是：穩定性好、重復性好、均勻度好、適合大面積鍍膜、膜層致密、結合力好、工藝靈活度高等。在磁控濺射完成了基礎層之后再將半成品材料拿到水平式水電鍍設備上，并通過水電鍍增厚的辦法將銅層增厚至1um左右，就可以實現材料的導電需求。

目前成熟的量產設備分別是由廣東騰勝科技創新有限公司研制的卷繞式磁控濺射真空鍍膜設備以及江蘇昆山東威科技股份有限公司生產的水平式鍍銅線。據說對應的設備已經交付給國內和國外的知名的鋰電池或其上下游企業，而且量產的復合銅箔材料已經在國內頭部的鋰電池行業中得到應用。小編了解到廣東騰勝科技公司以及江蘇東威科技公司都是在相應的行業深耕多年，并且在5年前已經提前著手研發復合銅箔材料的制造裝備及工藝，具有相當?shù)募夹g(shù)沉淀，對應的裝備技術水平已經達到國內甚至國際領先的水平。

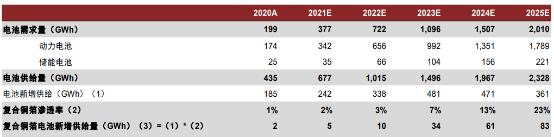

最后我們再來看看傳鋰電行業上下游企業對這種新材料的部署。如諾德股份曾在2021年11月8日在一個互動平臺活動時表示，公司一直緊跟下游市場的需求對電池負極極流體的需求進行研發，PET復合銅箔是行業的研發方向之一。另外有消息指2022年內重慶金美公司將實現PET復合集流體新材料的快速放量，目標是到年底能夠達到過億平米的產量。中金公司最近發表的一份公司研報內，對這種材料的市場前景做了預測：結合產業鏈調研，中金公司判斷伴隨技術成熟，滲透率有望加速提升，預計 2022-2025 年復合銅箔工藝滲透率分別有望達到 3%/7%/13%/23%，對應新增復合銅箔產能合計約 188GWh。如下圖表所示：



除了寧德時代之外，日本企業以及廈門海辰等不少鋰電池企業也在積極布局復合集流體材料的制作和應用。相信隨著這種新型材料的不斷放量，未來有望會在更多的鋰電池企業內得到推廣和應用。
